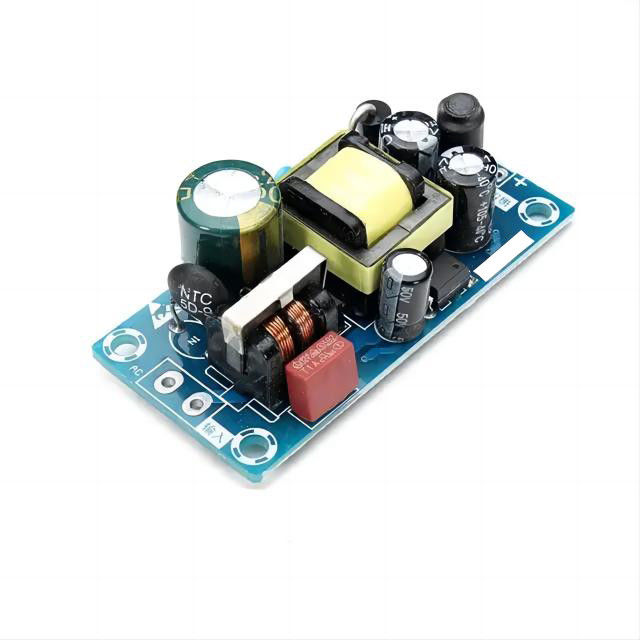

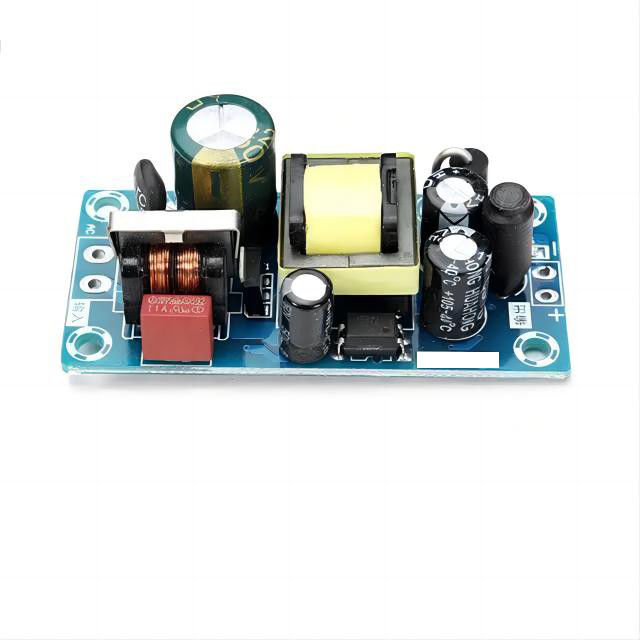

পেশাদার মাল্টি লেয়ার এয়ার পিউরিফায়ার/এয়ার ক্লিনার সার্কিট কন্ট্রোল বোর্ড পিসিবিএ ডিজাইন এবং উত্পাদন

একটি মাল্টি-লেয়ার এয়ার পিউরিফায়ার বা এয়ার ক্লিনার সার্কিট কন্ট্রোল বোর্ড (পিসিবিএ) ডিজাইন এবং উত্পাদন করার জন্য বেশ কয়েকটি পদক্ষেপ এবং বিবেচনা জড়িত।এখানে প্রক্রিয়াটির একটি বর্ণনা দেওয়া হল:

প্রয়োজনীয়তা সংগ্রহঃবায়ু বিশুদ্ধিকারী বা বায়ু বিশুদ্ধিকারী সার্কিট কন্ট্রোল বোর্ডের জন্য নির্দিষ্ট প্রয়োজনীয়তা বোঝা। পছন্দসই কার্যকারিতা, ইনপুট / আউটপুট ইন্টারফেস, সেন্সর,ব্যবহারকারীর ইন্টারফেস উপাদানসমস্ত প্রয়োজনীয় প্রযুক্তিগত স্পেসিফিকেশন এবং ডিজাইন সীমাবদ্ধতা সংগ্রহ করুন।

স্কিম্যাটিক ডিজাইনঃনিয়ন্ত্রণ বোর্ডের জন্য প্রয়োজনীয় বৈদ্যুতিক সংযোগ এবং উপাদানগুলির প্রতিনিধিত্বকারী একটি স্কিম্যাটিক চিত্র তৈরি করুন। স্কিম্যাটিক ডিজাইনে পাওয়ার সাপ্লাই সার্কিট অন্তর্ভুক্ত করা উচিত,মাইক্রো কন্ট্রোলার বা প্রসেসর, সেন্সর ইন্টারফেস, যোগাযোগ ইন্টারফেস, প্রদর্শন উপাদান, এবং অন্য কোন প্রাসঙ্গিক উপাদান নিশ্চিত করুন যে নকশা নিরাপত্তা এবং নিয়ন্ত্রক মান পূরণ।

পিসিবি লেআউট ডিজাইনঃস্কিম্যাটিক ডিজাইনটিকে একটি শারীরিক পিসিবি বিন্যাসে রূপান্তর করুন। এর মধ্যে পিসিবি-তে উপাদানগুলি স্থাপন করা এবং প্রয়োজনীয় বৈদ্যুতিক সংযোগ স্থাপন করার জন্য ট্র্যাকগুলি রুট করা জড়িত।উপাদান স্থাপনার মতো বিষয়গুলিতে মনোযোগ দিন, সংকেত অখণ্ডতা, শক্তি বিতরণ এবং তাপীয় ব্যবস্থাপনা। একটি মাল্টি-লেয়ার পিসিবি ডিজাইন সাধারণত সার্কিটের জটিলতা এবং স্থান ব্যবহারের অনুকূলিতকরণের জন্য ব্যবহৃত হয়।

পিসিবি উৎপাদনঃএকবার পিসিবি লেআউট ডিজাইন চূড়ান্ত হয়ে গেলে, পিসিবি উত্পাদন প্রক্রিয়া শুরু হয়। এতে নকশার উপর ভিত্তি করে প্রকৃত সার্কিট বোর্ড উত্পাদন জড়িত।প্রক্রিয়া বোর্ড সাবস্ট্র্যাট উপর সার্কিট প্যাটার্ন মুদ্রণ অন্তর্ভুক্ত, অপ্রয়োজনীয় তামা অপসারণের জন্য খোদাই করা এবং সোল্ডার মাস্ক এবং সিল্কসক্রিন স্তর প্রয়োগ করা।স্তর সংখ্যা এবং উপাদান পছন্দ নিয়ন্ত্রণ বোর্ডের জটিলতা এবং কর্মক্ষমতা প্রয়োজনীয়তা উপর নির্ভর করে.

উপাদান সরবরাহঃপিসিবিএ সমাবেশের জন্য প্রয়োজনীয় ইলেকট্রনিক উপাদানগুলির উৎস। এর মধ্যে মাইক্রো কন্ট্রোলার বা প্রসেসর, সেন্সর, মেমরি চিপ, পাওয়ার সাপ্লাই মডিউল, যোগাযোগ মডিউল, ডিসপ্লে উপাদান,এবং অন্যান্য গুরুত্বপূর্ণ উপাদান. কন্ট্রোল বোর্ডের স্পেসিফিকেশন পূরণ করে উচ্চমানের উপাদান সংগ্রহের জন্য বিশ্বস্ত সরবরাহকারীদের সাথে কাজ করুন।

উপাদান স্থাপনঃপিসিবি লেআউট ডিজাইনের উপর ভিত্তি করে উপাদানগুলি পিসিবিতে স্থাপন করুন। দক্ষ প্রযুক্তিবিদ বা স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিনগুলি নকশার নির্দিষ্টকরণের সাথে সামঞ্জস্য রেখে উপাদানগুলিকে সাবধানে স্থাপন করে।উপাদানগুলির সঠিক সারিবদ্ধতা এবং দিকনির্দেশনা নিশ্চিত করার জন্য বিস্তারিত এবং নির্ভুলতার প্রতি মনোযোগ অত্যন্ত গুরুত্বপূর্ণ.

সোল্ডারিং:উপাদান স্থাপন করার পরে, পিসিবি সমাবেশ উপাদান এবং পিসিবি মধ্যে বৈদ্যুতিক সংযোগ তৈরি করতে সোল্ডারিং প্রক্রিয়া মাধ্যমে যায়। বিভিন্ন সোল্ডারিং কৌশল ব্যবহার করা যেতে পারে,যেমন পৃষ্ঠ-মাউন্ট করা উপাদানগুলির জন্য রিফ্লো সোল্ডারিং এবং ছিদ্রযুক্ত উপাদানগুলির জন্য তরঙ্গ সোল্ডারিংএই প্রক্রিয়াগুলি নিরাপদ এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করে।
