পণ্যের বর্ণনা

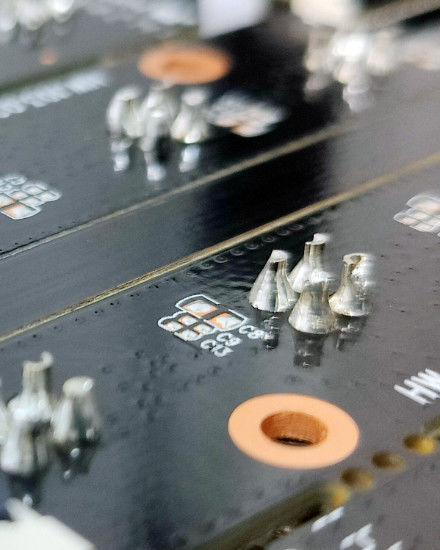

ডিআইপি (ডুয়াল ইন-লাইন প্যাকেজ) সন্নিবেশ প্রক্রিয়াকরণ একটি উত্পাদন কৌশল যা প্রাক-ড্রিলড গর্তযুক্ত একটি মুদ্রিত সার্কিট বোর্ডে (পিসিবি) ছিদ্রযুক্ত উপাদানগুলি সন্নিবেশ করার জন্য ব্যবহৃত হয়।ডিআইপি উপাদানগুলির কন্ডিশন বা পিন রয়েছে যা নীচে থেকে প্রসারিত হয় এবং পিসিবিতে গর্তের মাধ্যমে সন্নিবেশ করা হয়ডিআইপি ইনসার্ট প্রক্রিয়াকরণ সাধারণত নিম্নলিখিত ধাপগুলি জড়িতঃ

1. পিসিবি প্রস্তুতিঃ পিসিবি ডিআইপি উপাদান সন্নিবেশের জন্য প্রস্তুত করা হয়। এটি নিশ্চিত করা জড়িত যে পিসিবি সঠিক অবস্থান এবং আকারের ডিআইপি উপাদান leads accommodate জন্য প্রাক-ড্রিল গর্ত আছে.

2. উপাদান প্রস্তুতিঃ ডিআইপি উপাদানগুলি সন্নিবেশের জন্য প্রস্তুত করা হয়। এটিতে সহজেই পিসিবি গর্তে সন্নিবেশ করা যায় তা নিশ্চিত করার জন্য উপাদানগুলি সোজা করা বা সারিবদ্ধ করা জড়িত হতে পারে।

3ইনসেটঃ প্রতিটি ডিআইপি উপাদানটি পিসিবি-র সংশ্লিষ্ট গর্তগুলিতে ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে সন্নিবেশ করা হয়।উপাদান leads সাবধানে গর্ত সঙ্গে সারিবদ্ধ করা হয় এবং উপাদান শরীরের PCB পৃষ্ঠ বিরুদ্ধে flush অবশেষ পর্যন্ত সন্নিবেশ করা হয়.

4. সুরক্ষাঃ একবার ডিআইপি উপাদানগুলি সন্নিবেশ করানো হলে, তারা পরবর্তী উত্পাদন প্রক্রিয়া এবং পণ্যের জীবনচক্রের সময় তাদের জায়গায় থাকা নিশ্চিত করার জন্য পিসিবিতে সুরক্ষিত থাকে।এটি বিভিন্ন পদ্ধতির মাধ্যমে অর্জন করা যেতে পারে, যেমন লোডিং, ক্রিমিং, বা আঠালো ব্যবহার।

5. সোল্ডারিংঃ ডিআইপি উপাদানগুলি সন্নিবেশ করানো এবং সুরক্ষিত হওয়ার পরে, পিসিবি সাধারণত নির্ভরযোগ্য বৈদ্যুতিক সংযোগ তৈরি করতে একটি সোল্ডারিং প্রক্রিয়াতে পড়ে।এটি তরঙ্গ সোল্ডারিংয়ের মাধ্যমে করা যেতে পারে, নির্বাচনী সোল্ডারিং, বা হ্যান্ড সোল্ডারিং, উৎপাদন সেটআপ এবং প্রয়োজনীয়তা উপর নির্ভর করে।

6. পরিদর্শনঃ সোল্ডারিং শেষ হয়ে গেলে, পিসিবি সোল্ডার জয়েন্টগুলির গুণমান এবং উপাদানগুলির স্থানান্তর যাচাই করার জন্য পরিদর্শন করা হয়। ভিজ্যুয়াল পরিদর্শন, স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (এওআই),বা অন্য পরীক্ষার পদ্ধতি ব্যবহার করা যেতে পারে কোনো ত্রুটি সনাক্ত করতে, ভুল সমন্বয়, বা সোল্ডারিং সমস্যা.

7. পরীক্ষাঃ সমন্বিত পিসিবি, সন্নিবেশিত এবং সোল্ডারড ডিআইপি উপাদানগুলির সাথে, এটি প্রয়োজনীয় স্পেসিফিকেশনগুলি পূরণ করে এবং উদ্দেশ্য অনুযায়ী সম্পাদন করে তা নিশ্চিত করার জন্য কার্যকরী বা বৈদ্যুতিক পরীক্ষার মধ্য দিয়ে যেতে পারে।

8. চূড়ান্ত সমাবেশঃ পরীক্ষার পরে, পিসিবি চূড়ান্ত সমাবেশে এগিয়ে যেতে পারে, যেখানে পণ্যটি সম্পূর্ণ করতে অতিরিক্ত উপাদান এবং প্রক্রিয়া যুক্ত করা হয়।

DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
